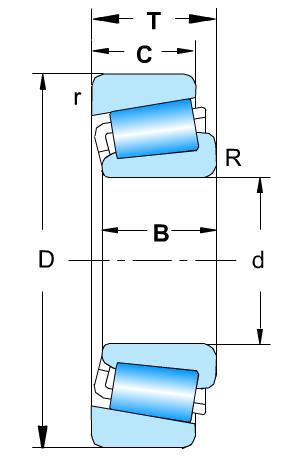

Dimensions
(mm) |
Basic load ratings
(kN) |
Cone |
Cup |
Mass
(Kg) |
Bearing No. |
| d |
D |
T |
Cr |
Cor |
B |
R |
C |
r |
(Approx.) |
SZHLB |
ISO 355 |
| 25 | 62 | 18.25 | 40.5 | 43.5 | 17 | 1.5 | 13 | 1.5 | 0.284 | 31305 | T7FB025 |
| 100 | 215 | 51.5 | 410 | 500 | 47 | 4 | 39 | 3 | 8.56 | 30320 | T2GB100 |
| 95 | 200 | 49.5 | 365 | 445 | 45 | 4 | 38 | 3 | 6.98 | 30319 | T2GB095 |
| 90 | 190 | 46.5 | 335 | 405 | 43 | 4 | 36 | 3 | 6.03 | 30318 | T2GB090 |
| 85 | 180 | 44.5 | 305 | 365 | 41 | 4 | 34 | 3 | 5.2 | 30317 | T2GB085 |
| 80 | 170 | 42.5 | 291 | 350 | 39 | 3 | 33 | 2.5 | 4.41 | 30316 | T2GB080 |
| 75 | 160 | 40 | 255 | 305 | 37 | 3 | 31 | 2.5 | 3.57 | 30315 | T2GB075 |
| 70 | 150 | 38 | 230 | 272 | 35 | 3 | 30 | 2.5 | 3.06 | 30314 | T2GB070 |
| 65 | 140 | 36 | 203 | 238 | 33 | 3 | 28 | 2.5 | 2.55 | 30313 | T2GB065 |
| 60 | 130 | 33.5 | 180 | 210 | 31 | 3 | 26 | 2.5 | 2.06 | 30312 | T2FB060 |
| 55 | 120 | 31.5 | 155 | 179 | 29 | 2.5 | 25 | 2 | 1.66 | 30311 | T2FB055 |
| 50 | 110 | 29.25 | 133 | 152 | 27 | 2.5 | 23 | 2 | 1.31 | 30310 | T2FB050 |
| 45 | 100 | 27.25 | 111 | 126 | 25 | 2 | 22 | 1.5 | 1.01 | 30309 | T2FB045 |
| 40 | 90 | 25.25 | 91.5 | 102 | 23 | 2 | 20 | 1.5 | 0.769 | 30308 | T2FB040 |
| 35 | 80 | 22.75 | 75.0 | 77.0 | 21 | 2 | 18 | 1.5 | 0.540 | 30307 | T2FB035 |
| 30 | 72 | 20.75 | 60.0 | 61.0 | 19 | 1.5 | 16 | 1.5 | 0.408 | 30306 | T2FB030 |
| 25 | 62 | 18.25 | 48.5 | 47.5 | 17 | 1.5 | 15 | 1.5 | 0.272 | 30305 | T2FB025 |
| 20 | 52 | 16.25 | 35.5 | 34.0 | 16 | 1.5 | 13 | 1.5 | 0.176 | 30304 | T2FB020 |
| 17 | 47 | 15.25 | 28.9 | 26.3 | 14 | 1 | 12 | 1 | 0.134 | 30303 | T2FB017 |
| 15 | 42 | 14.25 | 23.2 | 20.8 | 13 | 1 | 11 | 1 | 0.098 | 30302 | T2FB015 |
| 100 | 180 | 37 | 258 | 335 | 34 | 3 | 29 | 2.5 | 3.78 | 30220 | T3FB100 |
| 95 | 170 | 34.5 | 226 | 290 | 32 | 3 | 27 | 2.5 | 3.07 | 30219 | T3FB095 |
| 90 | 160 | 32.5 | 208 | 267 | 30 | 2.5 | 26 | 2 | 2.66 | 30218 | T3FB090 |
| 85 | 150 | 30.5 | 183 | 232 | 28 | 2.5 | 24 | 2 | 2.14 | 30217 | T3EB085 |
| 80 | 140 | 28.25 | 160 | 200 | 26 | 2.5 | 22 | 2 | 1.72 | 30216 | T3EB080 |
| 75 | 130 | 27.25 | 139 | 175 | 25 | 2 | 22 | 1.5 | 1.41 | 30215 | T4DB075 |
| 70 | 125 | 26.25 | 131 | 162 | 24 | 2 | 21 | 1.5 | 1.26 | 30214 | T3EB070 |
| 65 | 120 | 24.75 | 123 | 148 | 23 | 2 | 20 | 1.5 | 1.18 | 30213 | T3EB065 |
| 60 | 110 | 23.75 | 105 | 125 | 22 | 2 | 19 | 1.5 | 0.949 | 30212 | T3EB060 |
| 55 | 100 | 22.75 | 93.0 | 111 | 21 | 2 | 18 | 1.5 | 0.74 | 30211 | T3DB055 |
|
|
